De vernieuwde gasnorm: een goede zaak voor de installateur

Op 29 september werd het addendum van de gasnorm NBN D 51-003 in het Belgisch Staatsblad gepubliceerd. Met deze nieuwe aanvulling op de norm is er heel wat veranderd in het installatielandschap, met name voor geperste leidingen. Belangrijkste vaststelling: inox perskoppelingen worden nu ook toegestaan voor gas. Ook krijgt de bescherming tegen corrosie veel meer aandacht. Carl Verlinden van Viega zet de blikvangers op een rij.

De norm NBN D 51-003 bepaalt de regels omtrent de ‘binnenleidingen voor aardgas en plaatsing van de verbruikstoestellen’. De Viega producten voldoen nu al aan alle producteisen zoals beschreven in de norm. Carl Verlinden, Area Product Manager Western Europe bij Viega:

“Aan zo’n publicatie in het Staatsblad gaat een heel traject vooraf, waarbij je als producent de kans krijgt tegenvoorstellen te doen bij de commissie. Bij Viega doen we dat niet alleen vanuit ons kwaliteitsstreven, maar ook vanuit het standpunt van de installateur. En voor hen is deze nieuwe norm een goede zaak, toch zeker wat betreft de perstechniek. De komende maanden zetten we volop in op opleiding voor installateurs, lesgevers en andere professionals.”

Nu ook inox perskoppelingen voor gas

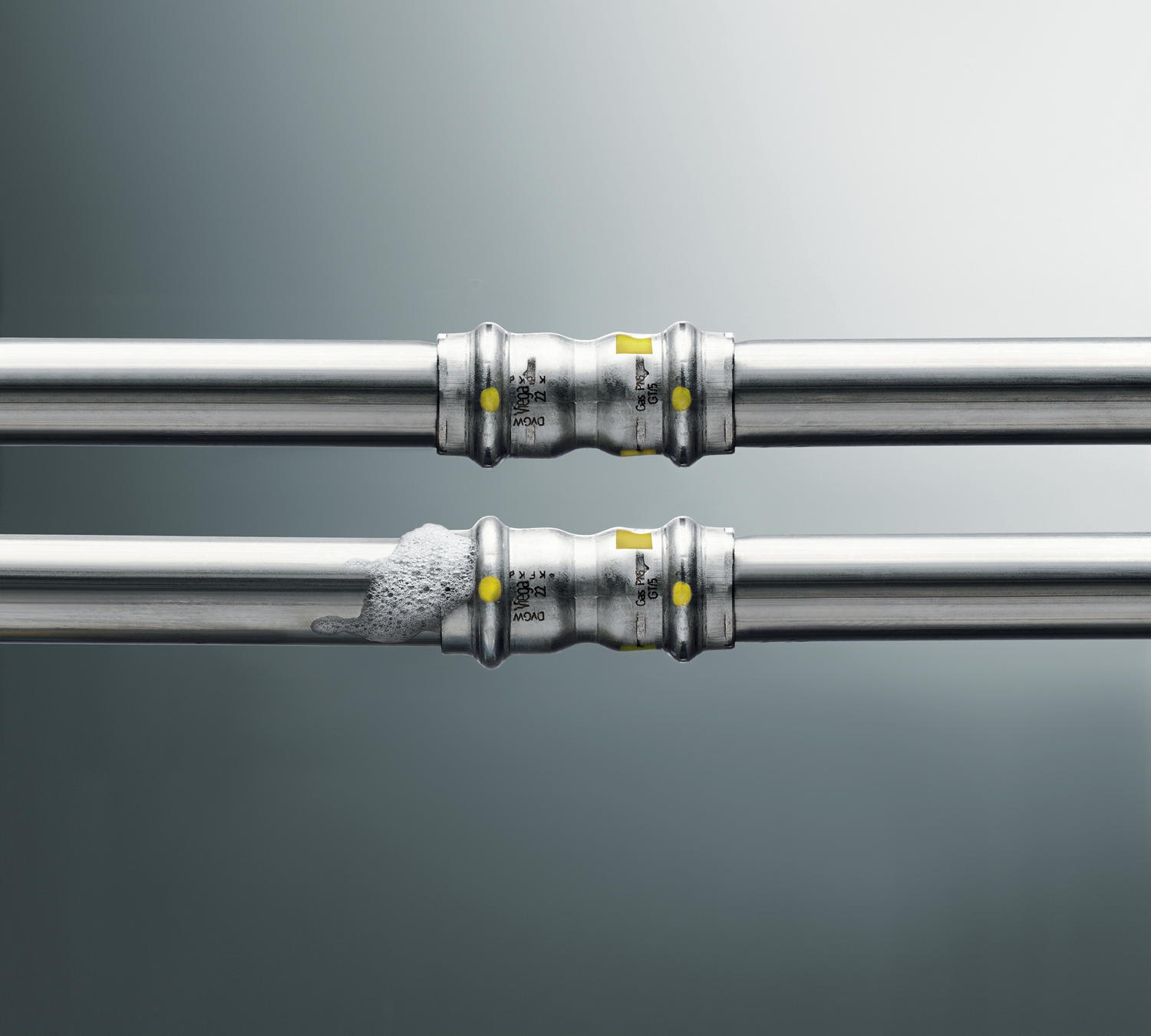

Carl Verlinden: “Gasleidingen kunnen vanaf nu ook in inox vervaardigd worden, en mogen tot 54 mm geperst worden. Dit betekent dat de Viega Sanpress Inox 1.4401 buis voor gas geïnstalleerd kan worden, wat natuurlijk voor heel wat tijdswinst en meer efficiëntie op de werf zal zorgen.”

Grotere koperdiktes

Carl Verlinden: “Persen wordt voor koper toegestaan in grotere maten, tot 54 mm in plaats van 28 mm tot nu toe. Vroeger moest dat allemaal gesoldeerd worden. Kortom, ook weer tijdwinst en meer installatiecomfort.” Let wel: zowel voor hardsolderen als persen moeten de koperen buizen van 35 en 42 mm een dikte van 1,2 mm en de koperen buizen van 54 mm moeten een dikte van 1,5 mm hebben.

Geperste gasleidingen inmetselen mag

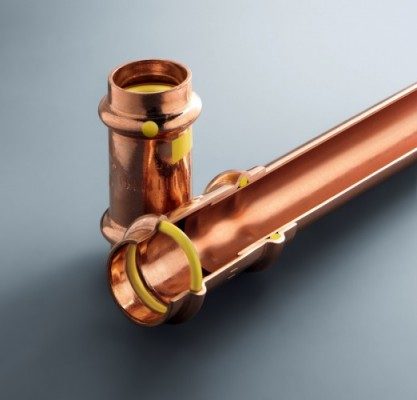

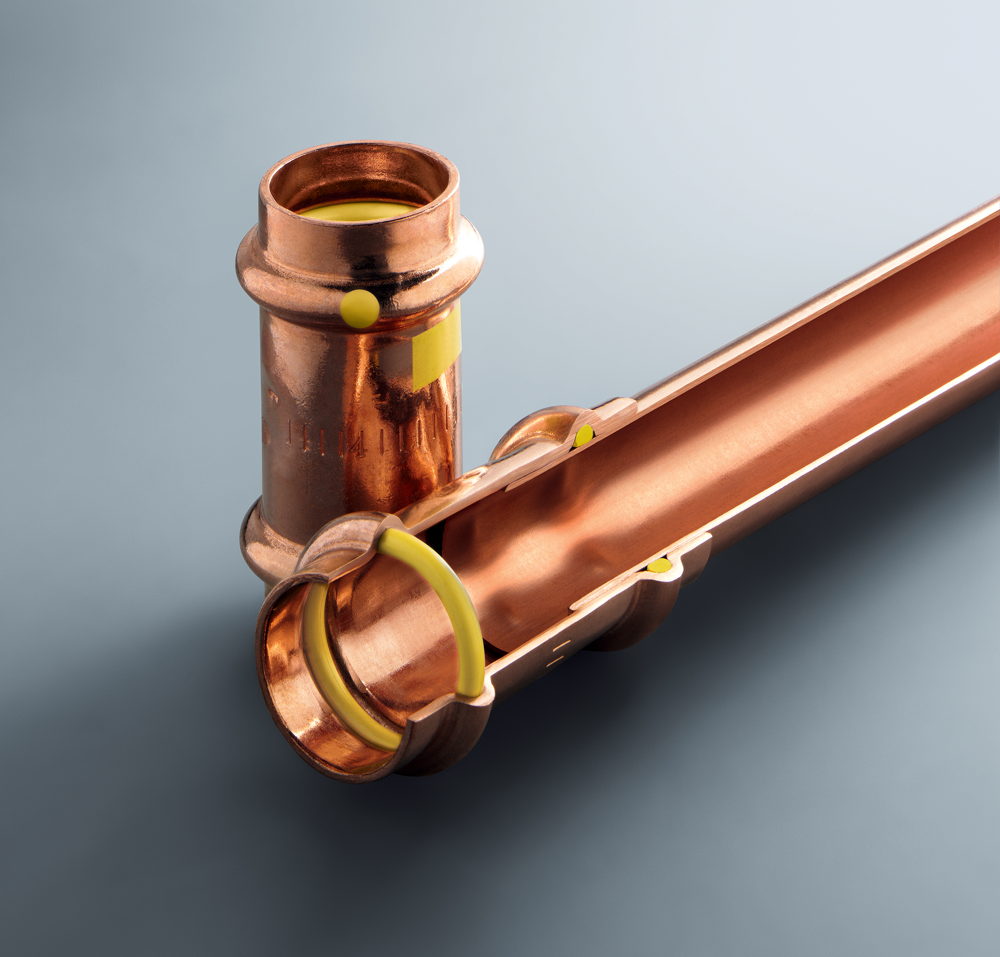

Carl Verlinden: “Tot nu toe moest je geperste gasleidingen altijd in opbouw plaatsen, en dat kan uiteraard ontsierend werken. Met dat euvel is nu komaf gemaakt. Gasleidingen met Profipress G-persfittingen in koper of Sanpress Inox G-persfittingen in inox mogen in de chape of in de muur worden ingewerkt. Je mag ze ook ingraven of bovengronds leggen buiten het gebouw.”

De ingewerkte koperen leidingen moeten nog steeds in de vloer beschermd worden tegen beschadiging en toevallige doorboringen, en dit door middel van een stalen bescherming van minstens 2 mm dikte, inox perskoppelingen en leidingen hoeven niet beschermd te worden. Koperen en roestvrijstalen leidingen met persfittingen kunnen in het zicht geplaatst worden, en mogen bovendien bereikbaar geplaatst worden in verluchte schachten of leidinggoten en in verluchte holle ruimtes.

Bescherming tegen corrosie

Carl Verlinden: “In het nieuwe addendum wordt veel dieper ingegaan op de uitwendige bescherming tegen corrosie voor alle soorten leidingen. Dat wordt aan de hand van voorbeelden duidelijk gemaakt in een overzichtelijke tabel.”

Inox leidingen hoeven bijvoorbeeld geen bijkomende bescherming, tenzij ze in corrosieve milieus geïnstalleerd worden. Een bekleding uit een synthetisch materiaal is dan voldoende. Koperen leidingen echter moeten steeds beschermd worden met verf of een synthetische bekleding, tenzij de opbouw in een niet-corrosief milieu gebeurt.

Dichtheidsproef op 150 mbar

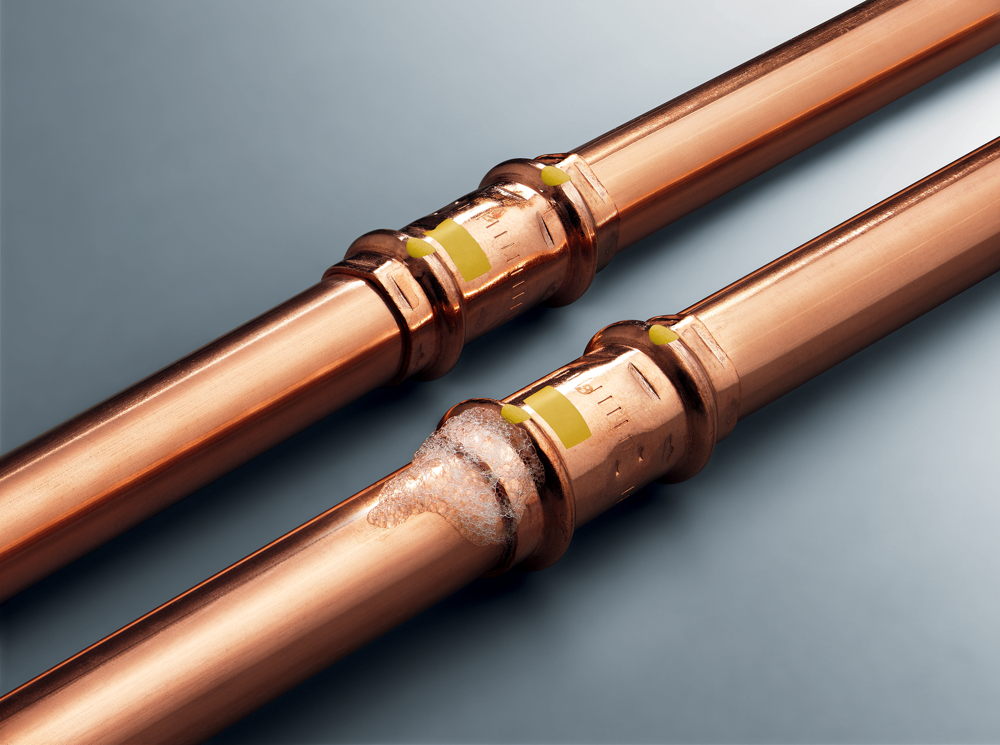

Carl Verlinden: “De vroegere dichtheidsproef van 100 mbar wordt verhoogd naar 150 mbar. Daarnaast, aansluitend op het vorige punt, worden er ook eisen gesteld aan de lekdetectievloeistoffen. Ze moeten voldoen aan de EN 14291, en voor inox mag het chloridengehalte niet hoger zijn dan 30 mg/l, ook weer om corrosie te vermijden.”

Nieuwe sterkteproef bij bepaalde configuraties

Bij installaties die rechtstreeks gevoed worden door een gasdrukregelstation zal een mechanische sterkteproef van 250 mbar gedurende 15 minuten moeten uitwijzen of de leiding mechanisch goed verbonden is, zonder risico op lekkages.

Maximale beugelafstand
